Насосы Х, АХ, АХП, ХМ и их модификации предназначены для перекачивания химически активных и нейтральных жидкостей с кинематической вязкостью до 30 сСт, для которых скорость проникновения коррозии материала проточной части составляет не более 0,1 мм/год. Особенности назначения химических насосов приведены в Таблице 1.

Насосы Х, АХ, АХП, ХМ и их модификации применяются в технологических процессах химических производств.

Особенности назначения химических насосов (Таблица 1)

Тип насоса	Материал проточной части насоса	Макс. плотность жидкости, кг/м³	Макс. объемная концентрация твердых включений, %	Макс. размер твердых частиц, мм	Температура перекачиваемой жидкости, °С	Особенности конструкции
Х	К,Е,И,М,Н,Т	1,85	0,1	0,2	от -40 до +120	центробежный горизонтальный консольный одноступенчатый
Х	А	1,85	0,1	0,2	от -40 до +90
Х	Д	1,85	0,1	0,2	от 0 до +90
АХ	К,Е,И,Н	1,85	1,5	1	от -40 до +120
АХ	А	1,85	1,5	1	от -40 до +90
ХО	К,Е,И	1,85	0,1	0,2	от 0 до +250	с охлаждением подшипников
АХО	К,Е,И	1,85	1,5	1	от 0 до +250	с охлаждением подшипников
АХП	К,Е,И,А	1,85	1,5	1	от -40 до +120	полупогружной
АХПО	К,Е,И,А	1,85	1,5	1	от 0 до +250	полупогружной
ХМ	К,Е,И,Н	1,5	0,1	0,2	от -40 до +120	консольный моноблочный
ХМ	А	1,5	0,1	0,2	от -40 до +90	консольный моноблочный

Маркировка химических насосов:

(1)	(А)Х(П)(О)(М)(Е)	80	-	50	-	200	a	(-1,3)	-	K	-	55	У2
1	2	3		4		5	6	7		8		9	10

где:

1. Вариант исполнения агрегата:
без цифры – агрегат с монтажным проставком
«1» – агрегат без монтажного проставка

2. Тип насоса:

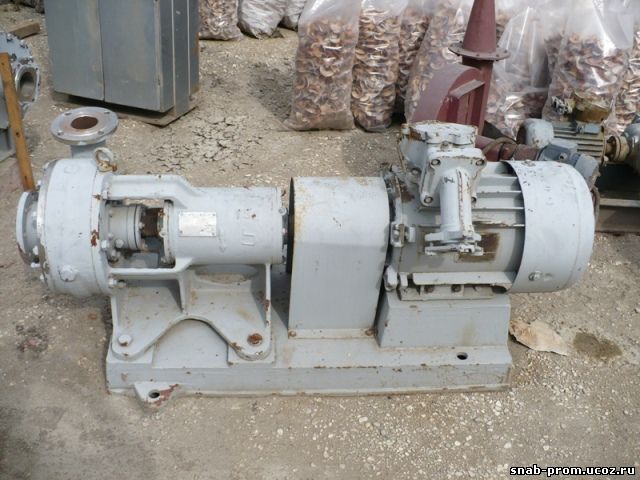

      Х – химический, горизонтальный, консольный
     (О) – с охлаждением/обогревом для горячих и кристаллизующихся      жидкостей
     (А) – для жидкостей с абразивными включениями
     (М) – химический консольный моноблочный

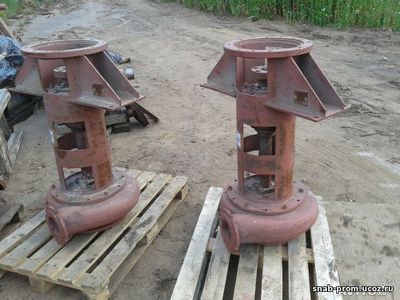

     (П) – химический полупогружной вертикальный
     (Е) – взрывозащищенное исполнение

3. Диаметр всасывающего патрубка, мм

4. Диаметр напорного патрубка, мм

5. Номинальный диаметр рабочего колеса, мм

6. Подрезка рабочего колеса:
     без буквы – номинальный диаметр рабочего колеса
     «а» - уменьшенный диаметр для работы в средней      части поля Q-Н
     «б» - уменьшенный диаметр для работы в нижней      части поля Q-Н

7. Условное обозначение глубины погружения
(для полупогружных насосов), м

8. Материал проточной части (смотри таблицу 2)

9. Тип уплотнения:
     «С» - одинарное сальниковое
     «СД» - двойное сальниковое
     «5» - одинарное торцовое
     «55» - двойное торцовое
     «55Т» - торцовое типа «Тандем»

10. Климатическое исполнение и категория размещения

Условные обозначения материалов исполнения проточной части (Таблица 2)

К	Хромоникелевая сталь 12Х18Н9ТЛ	А	Углеродистая сталь 25Л
Е	Хромоникельмолибденовая 12Х18Н12М3ТЛ	Д	Хромистый чугун ЧХ28
И	Хромоникельмолибденомедистая сталь 07ХН25МДТЛ	Л	Кремнистый высоколегированный чугун ЧС15
М	Хромоникелькремнистая сталь 16Х18Н12С4ТЮЛ	Т	Титановый сплав ТЛ3 или ВТ-5Л
Н	Сплав на никелевой основе ХН65МВЛ	П	стеклонаполненный полипропилен

Конкретный материал исполнения проточной части насоса подбирается в зависимости от состава перекачиваемой жидкости (смотри таблицу 7).

В типовой комплектации насосы Х поставляются с одинарным сальником, в климатическом исполнении У2 (М, А, К, Е, И), УХЛ4 (Д,Т). Под заказ насосы Х могут быть изготовлены с двойным сальником, одинарным или двойным торцовым уплотнением, а также в климатических исполнениях Т, ТВ, ТС.

Насосы типа Х могут работать как с разряжением, так и с подпором на входе. Максимальное давление на входе насоса – 0,35 Мпа для насосов Х с сальниковым уплотнением и 0,8 Мпа для насосов Х с торцовым уплотнением.
