---РЦД250-20-12(21,11,22)-2шт-14.000р Б/У

---РЦД250-31,5-12(21,11,22)-1шт-14.000р Б/У

---РЦД350-20-12(21,11,22)-1шт -14.000р Б/У

---РЦД350-10-11(22,12,21)-1шт -19.000р

---РЦД350-20-12(21,11,22)-1шт -19.000р

---РЦД350-20-31(32,21,12,11,22)-1шт -19.000р/шт

---РЦД350-31,5-12(21,11,22)-1шт -19.000р

---РЦД350-40-22М (21,11,22)-2шт -19.000р

---РЦД400-16-22(11,12,21)-2 шт-29.000р

---РЦД400-40-22М (11,12,21)-1шт-29.000р

---РЦД400-40-13 (23, 11,12,21,22)-1шт-29.000р

---РМ250-10-33(11,22,21,12,13,32)-1шт -12.000р

---РМ250-16-12(11,22,21)-1шт -9.000р БУ

---РМ250-25-11(22,12,21)-1шт -12.000р

---РМ250-31,5-11(22,12,21)-1шт -12.000р

---РМ250-40-11(22,12,21)-1шт -12.000р

---РМ350-10-12(21,11,22)-2шт -19.000р/шт

---РМ500-40М-11(22,12,21)-1шт -29.000р

---РМ500-40-12(22,11,21)-1шт -29.000р

---РМ650-50 -12(21,11,22) - 1шт-49.000р

---РМ650-31,5М-22(11) -1шт-49.000р

---РМ650-50М-11(22) -1шт-49.000р

---РМ850-8-22(11,12,21) -1шт-69.000р

---РМ850-50-22(11,12,21) -1шт-69.000р

---РК500-50-22(11,12,21) -1шт-69.000р

---Ц2-250-40-22(11,12,21)-1шт-19.000р/шт

---Ц2-350-25-12(21,11,22)-5шт-33.000р/шт

---Ц2-350-40М-32(31)-4шт-33.000р/шт

---Ц2-400-50М-32(31)-1шт- 69.000р

---РЦТ-1250-90-31(32) 2шт-190.000р/шт



---Л-600.5 для крановой лебедки, 2шт-55.000р/шт

---ЦДР-170-23 с эл.двигателями в сборе 4шт, 21.000р/шт



ОПИСАНИЕ КРАНОВЫХ РЕДУКТОРОВ

Редукторы цилиндрические РЦД

Основные параметры редукторов

Номинальное передаточное число 10 16 20 25 31,5 40 Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения вх. вала, об/мин Режим работы Крутящий момент на выходном валу редуктора, Нм Рвх max Pвых max
РЦД - 250
500 Средний 989 989 940 895 895 844 2200 10000
Тяжелый 769 715 792 893 794 844 1800 10000
Весьма тяжелый 604 605 666 764 676 765 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
700 Средний 933 926 940 895 895 844 2200 10000
Тяжелый 660 655 717 1290 739 1292 1800 10000
Весьма тяжелый 568 550 604 662 623 665 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
1000 Средний 849 846 940 895 895 844 2200 10000
Тяжелый 604 595 662 716 667 716 1800 10000
Весьма тяжелый 539 505 549 595 563 601 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
1500 Средний 768 760 841 895 858 844 2200 10000
Тяжелый 568 540 592 645 602 653 1800 10000
Весьма тяжелый 505 505 534 556 503 544 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
РЦД - 400
500 Средний 2340 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1800 2030 2020 2020 2100 2000 3900 1760
Весьма тяжелый 1510 1760 1710 1760 1800 1800 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
700 Средний 2340 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1650 1850 1870 1870 1980 1940 3900 1760
Весьма тяжелый 1400 1560 1570 1590 1690 1660 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
1000 Средний 2330 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1510 1700 1710 1690 1810 1810 3900 1760
Весьма тяжелый 1390 1440 1430 1430 1530 1530 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
1500 Средний 1900 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1400 1530 1530 1560 1640 1620 3900 1760
Весьма тяжелый 1200 1300 1300 1320 1380 1380 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
РЦД - 400
500 Средний 3450 4070 4020 4130 3950 3900 3800 23600
Тяжелый 2450 2420 2660 3970 2660 3970 3600 23400
Весьма тяжелый 2300 2030 2250 2420 2260 2440 3600 18000
Непрерывный 2300 2020 2160 2110 2000 1950 2000 13800
700 Средний 3150 3120 3410 31290 3760 3900 3800 23600
Тяжелый 2300 2200 2400 2620 2490 2620 3600 23400
Весьма тяжелый 2300 2020 2160 2220 2090 2220 3600 18000
Непрерывный 2300 2020 2160 2110 2000 1950 2000 13800
1000 Средний 3950 3940 3170 3430 3150 3450 3800 23600
Тяжелый 2300 2020 2230 2420 2250 2410 3600 23400
Весьма тяжелый 2300 2020 2160 2110 2000 2020 3600 18000
Непрерывный 2300 2020 2160 2110 2000 1950 2000 13800
1500 Средний 2580 2550 3920 3050 3990 3100 3800 23600
Тяжелый 2300 2020 2160 2160 2020 2200 3600 23400
Весьма тяжелый 2300 2020 2160 2110 2000 1950 3600 18000
Непрерывный 2300 2020 2160 2110 2000 1950 2000 13800

Условия применения редукторов

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40oC до плюс 50oС;
  • климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

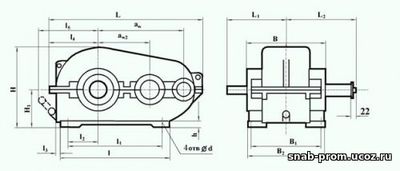

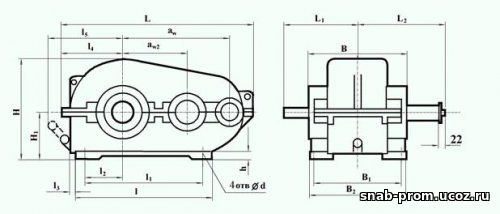

Габаритные и присоединительные размеры редукторов

Тип аw2 aw L L1 L2 1 11 l2 l3 l4 l5 Н H1 h d B B1 B2 Масса, кг
РЦД-250 150 250 520 220 230 400 330 115 185 235 165 315 160 24 23 250 250 200 87
РЦД-350 200 350 700 260 290 545 480 164 235 280 240 410 212 24 23 320 320 255 175
РЦД-400 250 400 800 280 335 640 540 190 285 330 270 510 265 28 27 360 360 275 287

Размеры быстроходных валов редукторов

Тип d d1 d3 d4 l l1 b h t
РЦД-250 30 27,1 M20x1,5 50 80 58 5 5 3
РЦД-350 35 32,1 6 6 3,5
РЦД-400

Размеры тихоходных валов редукторов - в виде цилиндра

Тип l d b t
РЦД-250 82 45k6 14 49.5
РЦД-350 105 65m6 18 71
РЦД-400 130 85m6 22 93

Размеры тихоходных валов редукторов - в виде зубчатой муфты

Тип m z b L L1 k В d F7 d1 f9
РЦД-250 3 48 25 50 16 22 45 90 110
РЦД-350 56 55 125
РЦД-400



Редукторы цилиндрические РМ

Основные технические характеристики редукторов

Частота вращения входного вала об/мин PБmax PТmax PMmax PБmax PТmax PMmax PБmax PТmax PMmax PБmax PТmax PMmax
РМ-250 РМ-350 РМ-400 РМ-500
600 3,1 24,0 19,1 3,8 24,0 18,4 3,3 27,0 24,90 4,3 23,5 21,3
750 2,9 22,0 17,6 3,5 22,5 16,9 3,0 25,5 23,60 4,0 22,0 19,6
1000 2,6 20,5 16,0 3,1 20,0 16,0 2,7 22,5 21,65 3,5 19,5 17,7
1250 2,4 19,0 15,0 2,9 18,5 14,0 2,5 22,0 20,25 3,2 18,0 16,4
1500 2,4 18,5 14,2 2,9 17,5 13,7 2,3 21,0 20,1 3,0 17,0 16,45
  РМ-650 РМ-750 РМ-850 РМ-1000
600 4,5 114 113 6,7 105 113,3 14,0 150 163,2 13,0 176 199,0
750 4,3 110 106,3 6,3 97,5 105,0 13,0 137 152,2 12,0 164 184,3
1000 3,8 96,0 97,6 5,5 88,5 96,1 11,5 124 137,8 10,5 150 168,2
1250 3,35 90,5 91,0 5,0 81,5 89,7 10,5 119 127,8 10,0 134 157,0
1500 3,1 86,5 89,0 4,6 79,0 89,2 9,9 111 124,4 9,1 128 154,0
  • PБmax - максимально допустимая консольная нагрузка на входном валу, кН;
  • PТmax - максимально допустимая консольная нагрузка на выходном валу, кН;
  • PMmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

Условия применения редукторов:

  • работа в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками; допускается их длительная работа с постоянной нагрузкой;
  • работа при нагрузке одного направления и реверсивной;
  • вращение валов в любую сторону с частотой вращения входного вала не более 1500 об/мин. и окружной скоростью не более 12 м/сек.;
  • атмосферa типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/куб.м.
  • климатические исполнения: У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.

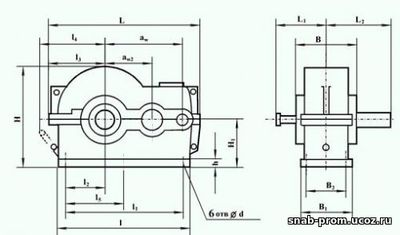

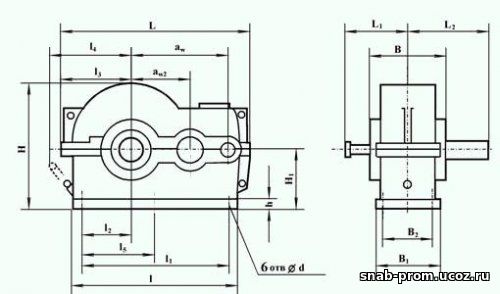

Габаритные и присоединительные размеры редукторов

Тип aw aw2 L l1 L2 l l1 l2 l3 l4 l5 B B1 B2 H H1 h d Масса, кг
РМ-250 250 150 540 200 238,5 320 235 45 50 189 249 230 190 230 312 160 22 17 85
РМ-350 350 200 710 260 268,5 415 310 5P 60 238 280 270 250 290 400 200 23 17 145
PM-400 400 250 816 270 325,5 440 370 80 75 288 367 300 270 310 490 250 25 17 210
PM-500 500 300 986 330 330 620 480 110 87 338 420 350 310 350 592 300 25 17 390
Тип aw aw2 L l1 L2 l l1 l2 l3 l4 l5 B B1 B2 B3 H H1 H2 h d Масса, кг
РМ-650 650 400 1278 430 430 830 490 215 155 445 460 470 410 470 318 697 320 95 35 25 878
РМ-750 750 450 1448 450 475 1025 620 275 230 491 525 510 450 510 356 743 320 130 35 25 1030
РМ-850 850 500 1632 510 550 1100 610 300 205 546 530 580 520 580 408 875 400 105 35 32 1230
РМ-1000 1000 600 1896 550 695,5 1350 870 350 250 639 645 660 590 660 П72 965 400 200 40 32 2122

Размеры быстроходных валов редукторов

Тип d d1 d3 d4 (не более) l l1 b h t
РМ-250 30 27,10 М20x1,5 50 80 58 5 5 3
РМ-350 40 35,90 М24x2 63 110 82 10 8 5
РМ-400 40 35,9 М24x2 63 110 82 12 8 5
PM-500 50 45,9 М36x3 70 110 82 16 10 6
РМ-650 60 54,75 М42xЗ 94 140 105 16 10 6
РМ-750 60 54,75 М42xЗ 94 140 105 16 10 6
РМ-850 90 83,50 М64x4 130 170 130 22 14 9
РМ-1000 90 83,50 М64x4 130 170 130 22 14 9

Размеры тихоходных валов редукторов - под муфты

Тип d m6 d1 b l t
РМ-250 55 65 16 82 60
РМ-350 55 65 16 82 60
РМ-400 80 90 22 123 88
РМ-500 80 90 22 123 88
95 115 25 130 104
PM-650 110 130 28 165 120
125 145 32 165 136
РМ-750 110 130 28 165 120
РМ-850 130 150 32 200 141
РМ-1000 150 170 36 200 162

Размеры тихоходных валов редукторов - в виде зубчатой муфты

Тип m z b L L1 (не менее) k В d F7 d1 f9
РМ-250 3 40 20 39,5 29,5 20 35 72 95
РМ-350 3 48 25 54,5 16 24,5 45 90 110
РМ-400 3 56 25 57,5 16 26,5 45 90 135
PM-500 4 56 35 63 16 32 50 120 170
РМ-650 6 56 40 75 16 32 68 170 260
РМ-750 6 56 40 75 16 32 68 170 260
РМ-850 8 54 50 73 22 40 78 190 260
РМ-1000 10 48 60 70 16 50 85 200 260
8 54 50 70 22 40 78 190 280
