Снабженец Пром - Крановые РЦД РМ Ц2 ГПШ

Редуктор крановый – тип передаточного механизма, разработанного для применения в кранах и других машинах, осуществляющих подъём, погрузку либо удержание грузов. Задача кранового редуктора – преобразование скорости вращения в приводах тросовых и канатных барабанов. Можно выделить такие категории крановых редукторов, как РМ, РК и РЦД.

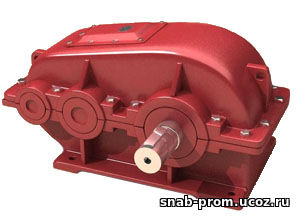

Редукторы РМ

Это двухступенчатые редукторы с цилиндрическим механизмом. Расшифровывается такая аббревиатура как «редуктор машиностроительный», что свидетельствует о применении этих устройств в широком диапазоне машиностроительной отрасли. Применяются они в приводах кранов, подъёмных лебёдок, различных тележек и других колёсных устройств. Рассчитаны на относительно небольшую грузоподъёмность (до десяти тонн). Редукторы РМ выпускаются в разных модификациях, среди которых популярны следующие:

для малого тоннажа – редукторы РМ-250, РМ-350, РМ-450, РМ500
для среднего тоннажа – редукторы РМ-650, РМ-1000 и другие.

Число в маркировке модели означает расстояние между осями выходной передачи.

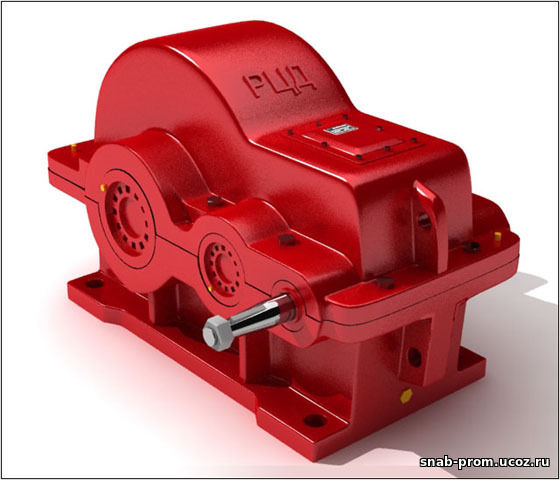

Редукторы РЦД

Ещё одна категория двухступенчатых цилиндрических редукторов, применяемых для подъёмно-погрузочных работ, хотя сфера их использования этим не ограничивается. Отличаются выносливостью в разных климатических условиях, прошли испытания, как составляющие части горнодобывающего оборудования и различной редко используемой спецтехники. Наиболее распространённые типоразмеры редукторов: РЦД-250, РЦД-350, РЦД-400.

Редукторы ряда Ц2

Данные двухступенчатые редукторы – специальные крановые модели, узкие, общепромышленного использования с общим межосевым расстоянием до 1000. Основная область применения редукторов этих типоразмеров:

как часть механизмов разнообразных современных машин грузоподъемного типа;
для привода машин другого назначения, в установленном диапазоне передаточных чисел.

Как и у прочих типов, основное назначение, которое несут цилиндрические редукторы Ц2 400, Ц2 500 и Ц2 1000 – изменение величины вращающего момента, а также значения частоты вращения, при передаче вращения между валами. Условия, в которых данные редукторы могут бесперебойно работать, как нельзя лучше соответствуют условиям эксплуатации подъемной техники:

редукторы линейки Ц2 могут работать с нагрузкой как постоянной, так и переменной;
возможна беспрерывная работа в течение 24 часов либо остановка-запуск механизма по необходимости;
возможно как прямое, так и реверсивное (обратное) вращение всех валов редукторов.

Варианты сборки

В наличии редукторы:

---РЦД250-20-12(21,11,22)-3шт-12.000р

---РЦД350-20-11(22)-1шт-19.000р

---РЦД400-40-21М (12)-1шт-29.000р

---РЦД400-40-22М (11)-1шт-29.000р

---РМ250-31,5-12(21)-1шт -9.000р бу

---РМ250-31,5-12(21)-1шт -12.000р

---РМ350-31,5-22КЦ-1шт -16.000р

---РМ500-25-12(21)-1шт -29.000р

---РМ500-31,5-22(11)-1шт -29.000р

---РМ650-50-11М(22М) -1шт-49.000р

---РМ750-35-11(22) -1шт-64.000р

---Ц2-250-40-22(11,12,21)-1шт-17.000р/шт

---Ц2-350-25-11(22,12,21)-1шт-23.000р/шт бу +

---Ц2-350-40-32М(31М)-3шт-29.000р/шт

---Ц2-400-50-32М(31М)-1шт- 49.000р

---Р-400-25-17(28) аналог ГПШ-400-25-17(28) 2шт, 39.000р/шт

---ЦТНД-315-63-12(21) 1шт, 65.000р

---РЦТ-1250-90-31(32) 1шт-190.000р/шт

---Л-600.5 для крановой лебедки, 2шт-55.000р/шт

---ГТ-III-162,8-А, 1шт, 25.000р пер.ч.162 3х-ступ

ОПИСАНИЕ КРАНОВЫХ РЕДУКТОРОВ

Редукторы цилиндрические РЦД

Основные параметры редукторов

Номинальное передаточное число		10	16	20	25	31,5	40	Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения вх. вала, об/мин	Режим работы	Крутящий момент на выходном валу редуктора, Нм						Р_{вх max}	P_{вых max}
РЦД - 250
500	Средний	989	989	940	895	895	844	2200	10000
	Тяжелый	769	715	792	893	794	844	1800	10000
	Весьма тяжелый	604	605	666	764	676	765	1400	8000
	Непрерывный	505	505	480	457	457	431	1000	6400
700	Средний	933	926	940	895	895	844	2200	10000
	Тяжелый	660	655	717	1290	739	1292	1800	10000
	Весьма тяжелый	568	550	604	662	623	665	1400	8000
	Непрерывный	505	505	480	457	457	431	1000	6400
1000	Средний	849	846	940	895	895	844	2200	10000
	Тяжелый	604	595	662	716	667	716	1800	10000
	Весьма тяжелый	539	505	549	595	563	601	1400	8000
	Непрерывный	505	505	480	457	457	431	1000	6400
1500	Средний	768	760	841	895	858	844	2200	10000
	Тяжелый	568	540	592	645	602	653	1800	10000
	Весьма тяжелый	505	505	534	556	503	544	1400	8000
	Непрерывный	505	505	480	457	457	431	1000	6400
РЦД - 400
500	Средний	2340	2340	2230	2120	2120	2000	3200	18000
	Тяжелый	1800	2030	2020	2020	2100	2000	3900	1760
	Весьма тяжелый	1510	1760	1710	1760	1800	1800	3900	13400
	Непрерывный	1200	1200	1140	1080	1080	1020	1800	10000
700	Средний	2340	2340	2230	2120	2120	2000	3200	18000
	Тяжелый	1650	1850	1870	1870	1980	1940	3900	1760
	Весьма тяжелый	1400	1560	1570	1590	1690	1660	3900	13400
	Непрерывный	1200	1200	1140	1080	1080	1020	1800	10000
1000	Средний	2330	2340	2230	2120	2120	2000	3200	18000
	Тяжелый	1510	1700	1710	1690	1810	1810	3900	1760
	Весьма тяжелый	1390	1440	1430	1430	1530	1530	3900	13400
	Непрерывный	1200	1200	1140	1080	1080	1020	1800	10000
1500	Средний	1900	2340	2230	2120	2120	2000	3200	18000
	Тяжелый	1400	1530	1530	1560	1640	1620	3900	1760
	Весьма тяжелый	1200	1300	1300	1320	1380	1380	3900	13400
	Непрерывный	1200	1200	1140	1080	1080	1020	1800	10000
РЦД - 400
500	Средний	3450	4070	4020	4130	3950	3900	3800	23600
	Тяжелый	2450	2420	2660	3970	2660	3970	3600	23400
	Весьма тяжелый	2300	2030	2250	2420	2260	2440	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800
700	Средний	3150	3120	3410	31290	3760	3900	3800	23600
	Тяжелый	2300	2200	2400	2620	2490	2620	3600	23400
	Весьма тяжелый	2300	2020	2160	2220	2090	2220	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800
1000	Средний	3950	3940	3170	3430	3150	3450	3800	23600
	Тяжелый	2300	2020	2230	2420	2250	2410	3600	23400
	Весьма тяжелый	2300	2020	2160	2110	2000	2020	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800
1500	Средний	2580	2550	3920	3050	3990	3100	3800	23600
	Тяжелый	2300	2020	2160	2160	2020	2200	3600	23400
	Весьма тяжелый	2300	2020	2160	2110	2000	1950	3600	18000
	Непрерывный	2300	2020	2160	2110	2000	1950	2000	13800

Условия применения редукторов

нагрузка постоянная и переменная, одного направления и реверсивная;
работа длительная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1500 об/мин.;
температура внешней среды от минус 40oC до плюс 50oС;
климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

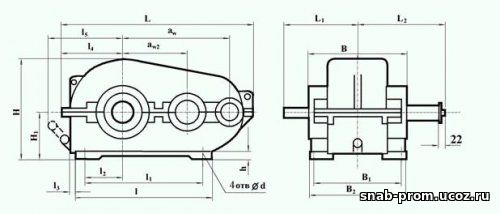

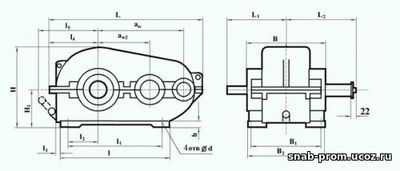

Габаритные и присоединительные размеры редукторов

Тип	а_w2	a_w	L	L₁	L₂	1	1₁	l₂	l₃	l₄	l₅	Н	H₁	h	d	B	B₁	B₂	Масса, кг
РЦД-250	150	250	520	220	230	400	330	115	185	235	165	315	160	24	23	250	250	200	87
РЦД-350	200	350	700	260	290	545	480	164	235	280	240	410	212	24	23	320	320	255	175
РЦД-400	250	400	800	280	335	640	540	190	285	330	270	510	265	28	27	360	360	275	287

Размеры быстроходных валов редукторов

Тип	d	d₁	d₃	d₄	l	l₁	b	h	t
РЦД-250	30	27,1	M20x1,5	50	80	58	5	5	3
РЦД-350	35	32,1					6	6	3,5
РЦД-400	35	32,1					6	6	3,5

Размеры тихоходных валов редукторов - в виде цилиндра

Тип	l	d	b	t
РЦД-250	82	45k6	14	49.5
РЦД-350	105	65m6	18	71
РЦД-400	130	85m6	22	93

Размеры тихоходных валов редукторов - в виде зубчатой муфты

Тип	m	z	b	L	L₁	k	В	d F7	d₁ f9
РЦД-250	3	48	25	50	16	22	45	90	110
РЦД-350		56		55					125
РЦД-400		56		55					125

Редукторы цилиндрические РМ

Основные технические характеристики редукторов

Частота вращения входного вала об/мин	PБmax	PТmax	PMmax	PБmax	PТmax	PMmax	PБmax	PТmax	PMmax	PБmax	PТmax	PMmax
Частота вращения входного вала об/мин	РМ-250			РМ-350			РМ-400			РМ-500
600	3,1	24,0	19,1	3,8	24,0	18,4	3,3	27,0	24,90	4,3	23,5	21,3
750	2,9	22,0	17,6	3,5	22,5	16,9	3,0	25,5	23,60	4,0	22,0	19,6
1000	2,6	20,5	16,0	3,1	20,0	16,0	2,7	22,5	21,65	3,5	19,5	17,7
1250	2,4	19,0	15,0	2,9	18,5	14,0	2,5	22,0	20,25	3,2	18,0	16,4
1500	2,4	18,5	14,2	2,9	17,5	13,7	2,3	21,0	20,1	3,0	17,0	16,45
	РМ-650			РМ-750			РМ-850			РМ-1000
600	4,5	114	113	6,7	105	113,3	14,0	150	163,2	13,0	176	199,0
750	4,3	110	106,3	6,3	97,5	105,0	13,0	137	152,2	12,0	164	184,3
1000	3,8	96,0	97,6	5,5	88,5	96,1	11,5	124	137,8	10,5	150	168,2
1250	3,35	90,5	91,0	5,0	81,5	89,7	10,5	119	127,8	10,0	134	157,0
1500	3,1	86,5	89,0	4,6	79,0	89,2	9,9	111	124,4	9,1	128	154,0

P_Бmax - максимально допустимая консольная нагрузка на входном валу, кН;
P_Тmax - максимально допустимая консольная нагрузка на выходном валу, кН;
P_Mmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

Условия применения редукторов:

работа в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками; допускается их длительная работа с постоянной нагрузкой;
работа при нагрузке одного направления и реверсивной;
вращение валов в любую сторону с частотой вращения входного вала не более 1500 об/мин. и окружной скоростью не более 12 м/сек.;
атмосферa типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/куб.м.
климатические исполнения: У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ 15150-69.

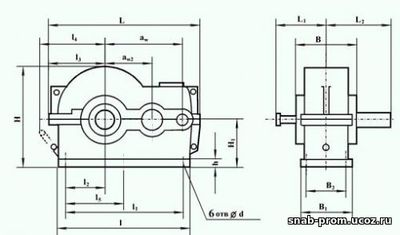

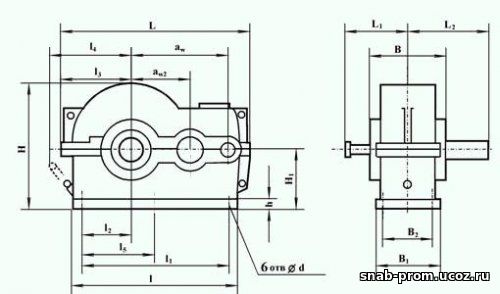

Габаритные и присоединительные размеры редукторов

Тип	aw	aw₂	L	l₁	L₂	l	l₁	l₂	l₃	l₄	l₅	B	B₁	B₂	H	H₁	h	d	Масса, кг
РМ-250	250	150	540	200	238,5	320	235	45	50	189	249	230	190	230	312	160	22	17	85
РМ-350	350	200	710	260	268,5	415	310	5P	60	238	280	270	250	290	400	200	23	17	145
PM-400	400	250	816	270	325,5	440	370	80	75	288	367	300	270	310	490	250	25	17	210
PM-500	500	300	986	330	330	620	480	110	87	338	420	350	310	350	592	300	25	17	390

Тип	aw	aw₂	L	l₁	L₂	l	l₁	l₂	l₃	l₄	l₅	B	B₁	B₂	B₃	H	H₁	H₂	h	d	Масса, кг
РМ-650	650	400	1278	430	430	830	490	215	155	445	460	470	410	470	318	697	320	95	35	25	878
РМ-750	750	450	1448	450	475	1025	620	275	230	491	525	510	450	510	356	743	320	130	35	25	1030
РМ-850	850	500	1632	510	550	1100	610	300	205	546	530	580	520	580	408	875	400	105	35	32	1230
РМ-1000	1000	600	1896	550	695,5	1350	870	350	250	639	645	660	590	660	П72	965	400	200	40	32	2122

Размеры быстроходных валов редукторов

Тип	d	d1	d3	d4 (не более)	l	l1	b	h	t
РМ-250	30	27,10	М20x1,5	50	80	58	5	5	3
РМ-350	40	35,90	М24x2	63	110	82	10	8	5
РМ-400	40	35,9	М24x2	63	110	82	12	8	5
PM-500	50	45,9	М36x3	70	110	82	16	10	6
РМ-650	60	54,75	М42xЗ	94	140	105	16	10	6
РМ-750	60	54,75	М42xЗ	94	140	105	16	10	6
РМ-850	90	83,50	М64x4	130	170	130	22	14	9
РМ-1000	90	83,50	М64x4	130	170	130	22	14	9

Размеры тихоходных валов редукторов - под муфты

Тип	d m6	d1	b	l	t
РМ-250	55	65	16	82	60
РМ-350	55	65	16	82	60
РМ-400	80	90	22	123	88
РМ-500	80	90	22	123	88
РМ-500	95	115	25	130	104
PM-650	110	130	28	165	120
PM-650	125	145	32	165	136
РМ-750	110	130	28	165	120
РМ-850	130	150	32	200	141
РМ-1000	150	170	36	200	162

Размеры тихоходных валов редукторов - в виде зубчатой муфты

Тип	m	z	b	L	L1 (не менее)	k	В	d F7	d1 f9
РМ-250	3	40	20	39,5	29,5	20	35	72	95
РМ-350	3	48	25	54,5	16	24,5	45	90	110
РМ-400	3	56	25	57,5	16	26,5	45	90	135
PM-500	4	56	35	63	16	32	50	120	170
РМ-650	6	56	40	75	16	32	68	170	260
РМ-750	6	56	40	75	16	32	68	170	260
РМ-850	8	54	50	73	22	40	78	190	260
РМ-1000	10	48	60	70	16	50	85	200	260
РМ-1000	8	54	50	70	22	40	78	190	280

Редукторы цилиндрические крановые Ц2

Редукторы применяются в механизмах грузоподъемных машин, а также могут быть использованы для привода других машин в диапазоне передаточных чисел от 8 до 50 в повторно-кратковременных режимах нагружения.

Редукторы рассчитаны для работы в следующих условиях:

- вращение валов в обе стороны;
- климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150-69;
- неагрессивная среда, умеренная запыленность и влажность;
- частота вращения входного вала-не более 1500 об/мин.

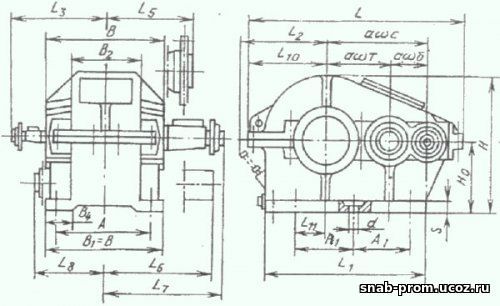

Габаритные и присоединительные размеры редукторов

Типоразмер	A	A1	B1=B	B2	B4	L	L1	L2	L3	L5	L6	L7	L8	L10	L11	H0	H	S	Отверстия для фундам-х болтов		Масса (без масла), кг, не более
Типоразмер	A	A1	B1=B	B2	B4	L	L1	L2	L3	L5	L6	L7	L8	L10	L11	H0	H	S	d	кол-во	Масса (без масла), кг, не более
Ц2-250	210	285	260	167	60	515	400	247	220	198	255	280	145	183	75	160	310	18	22	4	87
Ц2-300	250	350	300	202	70	620	475	275	255	227	280	300	165	215	90	190	362	22	26	4	138
Ц2-350	280	200	330	228	70	700	550	300	300	255	320	345	180	238	100	212	409	25	26	6	210
Ц2-400	320	250	380	256	85	805	640	340	325	280	350	375	205	286	150	265	505	27	33	6	315

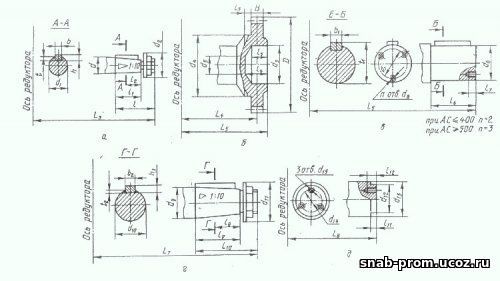

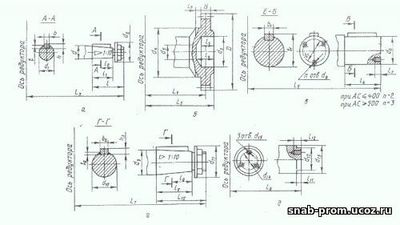

Размеры концов валов редуктора

а - входной вал с коническим концом;
б - выходной вал с концом в виде зубчатого венца;
в - выходной вал с цилиндрическим концом; г - выходной вал с коническим концом;
д - конец для присоединения командоаппарата

Типоразмер	Входной вал									Выходной вал
	Входной вал									Зубчатый конец
	d	d1	d2	l	l1	l2	b	h	t	m	z	D	B	d3F8	d4D11	d5	L4	l3	l4	l5
Ц2-250	30	27,1	42	80	58	29,0	5	5	3,0	3,5	40	147	20	72	95	62	180	38	43	60
Ц2-300	35	32,1	42	80	58	29,0	6	6	3,5	5	40	210	25	80	105	70	205	50	55	63
Ц2-350	40	35,9	50	110	82	41,0	10	8	5,0	6	40	252	30	110	140	100	230	60	65	43
Ц2-400	50	45,9	70	110	82	41,0	12	8	5,0	6	40	252	30	110	140	100	255	60	65	72

Продолжение:

Типоразмер	Выходной вал
	Цилиндрический конец							Конический конец									Конец для присоединения командоаппарата
	d6	d7	d8	l6	l7	b1	t1	d9	d10	d11	l8	l9	l10	b2	h1	t2	d12h8	d13	d14	d15	l11	l12
Ц2-250	65r6	32	М10	105	20	18	71	65	59,75	80	52,5	105	140	16	10	6	25	70	40	М6	5	15
Ц2-300	75r6	50	М12	105	22	20	82	75	69,75	90	52,5	105	140	18	11	7	60	80	40	М8	5	20
Ц2-350	85r6	50	М12	130	22	22	93	85	78,5	105	65	130	170	20	12	7,5	75	90	55	М8	5	20
Ц2-400	95r6	50	М12	130	22	25	104	95	88,5	115	65	130	170	22	14	9	75	100	55	М8	5	20
